需求背景：

?  揮發性有機污染物，簡稱VOCs。是造成大氣污染、損害人體健康的主要元兇。通過參與大氣光化學反應，產生大量O3污染，特別是進入夏季，隨著溫度的升高，進入全年VOCs防控的關鍵節點。遍布各地的加油站、加氣站在提供交通出行的化石燃料情況下，也會產生大量VOCs氣體，生態環境部《2020年揮發性有機物治理攻堅方案》要求強化油、氣儲銷環節的VOCs檢查，實現減污降耗增效。

中國躍升世界第二大經濟體，隨之增長的是能源消費需求，尤其是石油能源。然而，由于其自身的特性——易揮發，石油能源在生產、儲存、運輸、銷售、使用等諸多環節中容易發生泄漏。一旦發生，泄漏的油氣不僅造成經濟損失，還會破壞生態環境以及引發安全事故。

應用場景： 油氣儲運銷環節快速查找VOCs泄漏點

文件及標準依據：

《石化企業泄漏檢測與修復工作指南》（環辦〔2015〕104號）

《工業企業揮發性有機物泄漏檢測與修復技術指南（征求意見稿）》環辦標征函〔2020〕47號

《加油站大氣污染物排放標準（GB 20952-2020）》

《儲油庫大氣污染物排放標準（GB 20950-2020）》

《油品運輸大氣污染物排放標準（GB 20951-2020）》

實現效果：

針對油氣儲運銷排查點位眾多、點位隱蔽、快速準確查找到泄漏點位的需求，公司以下兩款產品組合可快速準確完成這項任務。

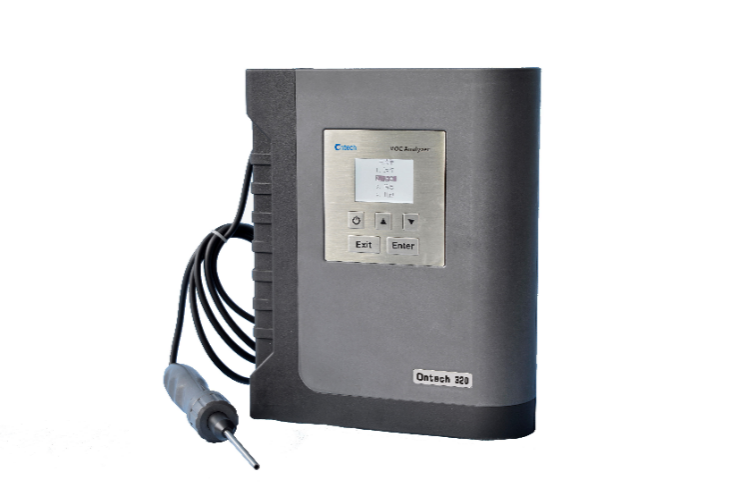

Ontech 320便攜式揮發性有機氣體分析儀，適合于現場揮發性有機氣體泄漏篩查及無機異味氣體溯源排查。緊湊的結構設計，便于工業現場隨身攜帶。

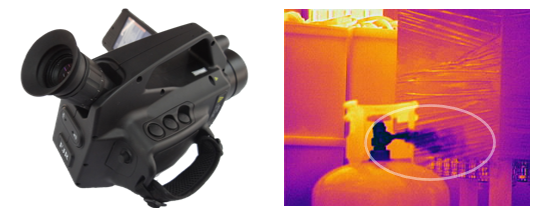

GIR320紅外成像 VOCs氣體檢漏儀，采用320×256中波制冷紅外探測器，實現多傳感器隔合，能夠實現快速掃描大片區域，對泄漏位置進行實時準確定位，適合于泄露檢測、無組織排放及油品儲運中遠距離、非接觸、快速查找氣體泄漏點位。

方案特性：

在油品儲運銷的過程中存在諸多泄漏點位需要排查：

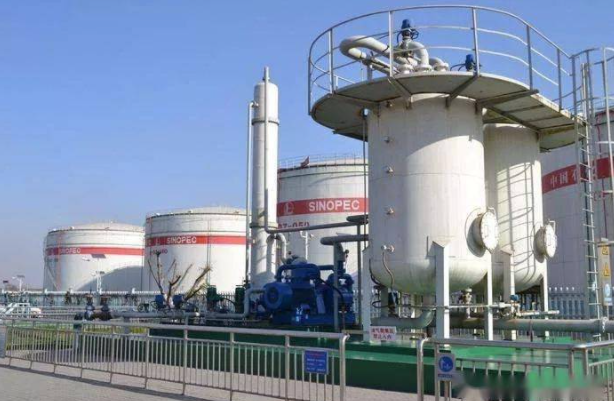

1、儲油庫排查

浮盤附件的開口（孔），除采樣、計量、例行檢查、維護和其它正常活動外，應密閉；

自動通氣閥在浮盤處于漂浮狀態時應關閉且密封良好；

邊緣呼吸閥在浮盤處于漂浮狀態時應密封良好。

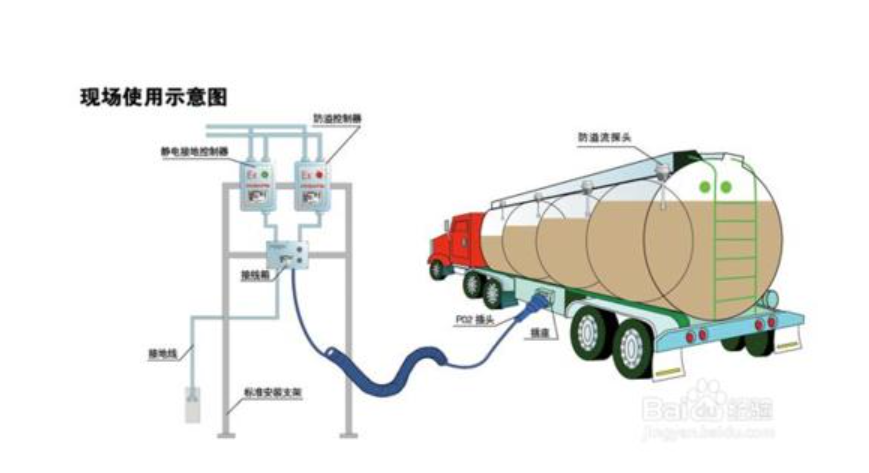

2、儲油庫發油排查

底部發油快速接頭和油氣回收快速接頭應采用自封式快速接頭，

盤邊緣密封不應有破損，灌裝鶴管與鐵路罐車灌裝口（人孔）應密閉。

與發油設施配套的油氣收集系統可能發生泄漏的部位，特指油罐車底部發油油氣回收快速接頭、鐵路罐車頂部浸沒式發油密封罩、油船油氣回收管線法蘭。

3、收油控制要求

通過汽車罐車收油，應采用密閉泵送或自流式管道系統，收油時從臥式儲罐內置換出的油氣應密閉回收到汽車罐車內。

通過鐵路罐車收油，除拆裝灌裝鶴管之外的時段，收油鶴管與鐵路罐車灌裝口（人孔）應密閉。

通過油船收油，輸油臂應與油船輸油管線法蘭密閉連接，油船油倉保持密閉。

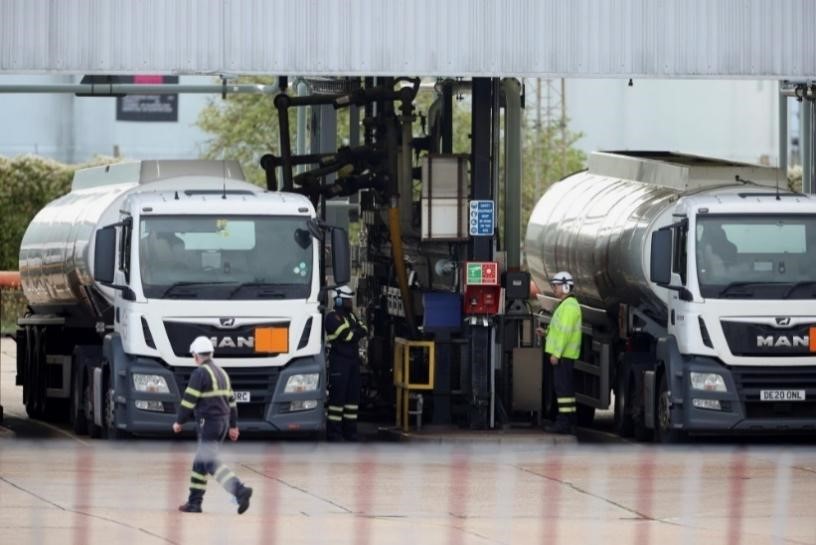

4、運輸工具油氣密封點

汽車罐車油氣回收耦合閥、油罐車人孔蓋、油船油氣回收管線法蘭盲板。

底部發油，灌裝鶴管與汽車罐車底部接口。

油氣回收系統包括油氣回收耦合閥、油氣回收閥、通氣閥、氣動聯鎖閥、密封蓋、控制管路和連接管路等。

油氣管線和所連接的法蘭、閥門、快接頭以及其他相關部件在正常工作狀況下應保持密閉。

5、加油站

人工量油口端蓋、卸油口、油氣回收口蓋帽、集液罐管口、加油機油氣回收管和閥門處、排放管壓力/真空閥(關閉狀態時)、與油氣處理裝置連接的管道連接法蘭、閥門等部位以及在卸油過程中應與油品運輸汽車罐車等卸油工具密閉連接的接口、管道等點位。
